Синтезаторы частот и сигналов

Устройства на основе систем ФАПЧ и ЦВС в модульном исполнении для рабочих частот до 20 ГГц и выше. Значительное внимание уделяется синтезаторам сигналов с линейной частотной модуляцией (ЛЧМ). Проводится разработка прецизионных и малошумящих синтезаторов частот

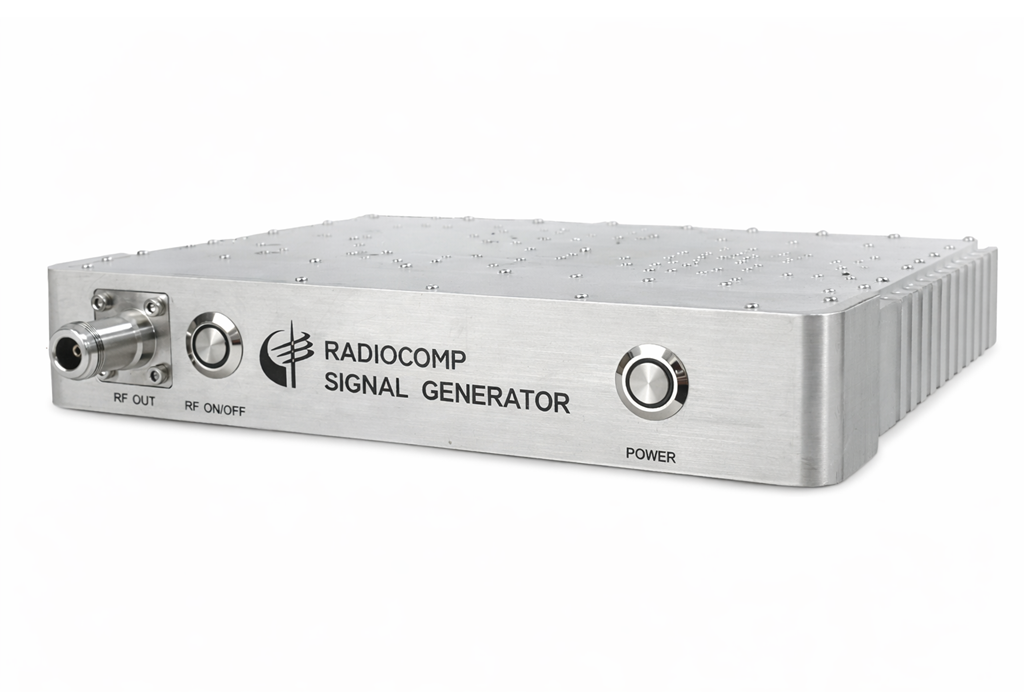

Прецизионный синтезатор
с диапазоном частот до 20 ГГц

РК-ПСЧ-20

Базовые особенности: очень широкий диапазон рабочих частот, малое время переключения, высокое разрешение по частоте, низкий уровень фазового шума. Синтезатор выполнен на базе ГУН. При функционировании он обеспечивает режим работы с монохромным сигналом, свипирование по частоте и амплитуде, перестройку частот по списку.

Области применения: радиосвязь и радиолокация, научно-исследовательская деятель-ность, учебные лаборатории

Основные характеристики:
  • диапазон рабочих частот: 0,08 - 20 ГГц
  • разрешение по частоте: 1 Гц
  • уровень фазового шума: -117 дБн/Гц (100 Гц), -132 дБн/Гц (1 кГц), -140 дБн/Гц (10 кГц) на частоте 1 ГГц; -95 дБн/Гц (100 Гц), -112 дБн/Гц (1 кГц), -117 дБн/Гц (10 кГц) на частоте 20 ГГц
  • уровень выходного сигнала: -20…10 дБм
  • максимальная скорость перестройки: 50 мкс
  • напряжение питания: 12…15 В
  • максимальный потребляемый ток: 1,5 А
  • габаритные размеры устройства: 220 × 135 × 30 мм
  • масса устройства: 1300 гр.

Синтезатор частот с высоким разрешением на основе кольца ФАПЧ

Серия РК-СЧ-ФАПЧ-f1/f2

Области применения: телекоммуникации, телевидение и радиовещание, радиосвязь и радиолокация, научно-исследовательская деятельность, разработка РЭА.

Основные характеристики:
  • диапазон частот (по диапазонам): 100 – 4000 МГц;
  • уровень выходной мощности: не менее +13 дБм;
  • шаг перестройки по частоте: 1 Гц и более;
  • время установления частоты: не более 3 мс;
  • уровень паразитных гармонических составляющих в спектре выходного сигнала: не более -70 дБн;
  • вход внешней опорной частоты: 5 – 250 МГц;
  • габаритные размеры: 112 x 57 x 21 мм;
  • исполнение: герметичное;
  • масса: 230 ± 10 г.

Синтезатор частот на основе ЦВС

РК-ЦВС-300

Области применения: телекоммуникации, телевидение и радиовещание, радиосвязь и радиолокация, научно-исследовательская деятельность, разработка РЭА.

Пример реализации - синтезатор для частот 50 – 70 МГц

Основные характеристики:
  • диапазон частот: 0,5 – 300 МГц;
  • максимальная выходная мощность: +15 дБм;
  • шаг перестройки по частоте: 3 х 10-6 Гц;
  • время переключения выходной частоты (после получения команды): не более 30 мкс, опционально 1 мкс;
  • уровень паразитных гармонических составляющих в спектре выходного сигнала: в узкой полосе (±1 МГц) не более –70 дБн, в широкой полосе не более –45 дБн;
  • вход внешней опорной частоты: 5 – 100 МГц;
  • габаритные размеры: 112 x 57 x 21 мм;
  • исполнение: герметичное;
  • масса: 230±10 г.



Синтезатор частот с форм-фактором накопителя USB Flash

РК-СЧ-USB-4,4

Новая разработка компании – сверхкомпактный синтезатор частот, выполненный с форм-фактором накопителя USB Flash. Синтезатор построен на микросхеме ФАПЧ ADF4350 и позволяет генерировать сигнал в широкой полосе частот.

Основные характеристики:
  • диапазон рабочих частот: 137,5 – 4400 МГц;
  • разрешение по частоте: 6,1 кГц;
  • выходная мощность: -30…+10 дБм;
  • шаг регулировки выходной мощности: 0,5 дБ.

В программные возможности по желанию заказчика входят:
  • программирование начальных установок при включении питания;
  • режим частотной модуляции;
  • уменьшение шага перестройки частоты за счёт снижения частоты сравнения фазового де-тектора МС ФАПЧ.
Используемая микросхема ФАПЧ может быть заменена на модель ADF4351, что рас-ширит диапазон рабочих частот синтезатора, поскольку минимальная рабочая частота в дан-ном случае будет 35 МГц, а не 137, 5 МГц.

Малошумящий синтезатор фиксированных частот

Серия РК-МСФЧ-f

Устройство применяется для формирования колебаний фиксированной частоты в СВЧ-диапазоне, кратной частоте высокостабильного опорного кварцевого генератора.

Области применения: телекоммуникации, радиосвязь и радиолокация, научно-исследовательская деятельность, разработка РЭА.

Основные характеристики:
  • диапазон частот: 1- 4 ГГц;
  • уровень выходного сигнала: не менее +13 дБм;
  • фазовый шум выходного сигнала с частотой 2300 МГц: при отстройке 10 кГц –133 дБн/Гц, при отстройке 100 кГц –134 дБн/Гц, при отстройке 1 МГц –148 дБн/Гц;
  • напряжение питания: 12 В;
  • ток потребления: 200 мА (без учета опорного генератора);
  • габаритные размеры: 112 x 57 x 25 мм.



Формирователи ЛЧМ-сигналов

Синтезатор сверхширокополосных ЛЧМ-сигналов

Серия РК-СЛЧМС-f1/f2

Области применения: радиолокация, научно-исследовательская деятельность.

Основные характеристики:
  • диапазон частот (по диапазонам): 400 – 6000 МГц;
  • разрешение по частоте: ~3 х 10 х 10-6 Гц;
  • девиация ЛЧМ: до 600 МГц;
  • скорость перестройки ЛЧМ: до 50000 ГГц/с;
  • разрешение по скорости перестройки: 600 Гц/с;
  • длительность импульса ЛЧМ: 1 мкс…106 с;
  • точность установки длительности: 10 нс;
  • максимальная частота повторения: 50 кГц;
  • амплитудная неравномерность: <±1 дБ;
  • среднеквадратичная фазовая ошибка: ±2,5°.

Синтезатор ЛЧМ-сигналов на основе кольца ФАПЧ

Серия РК-СЛЧМС-ФАПЧ-f1/f2

Области применения: радиолокация, научно-исследовательская деятельность.

Основные характеристики и особенности:
  • диапазон начальных частот: 400 МГц - 15 ГГц;
  • полоса формируемого сигнала: до единиц гигагерц;
  • режим формирования сетки частот: в диапазоне перестройки;
  • внутренний источник опорной частоты: TCXO или OCXO;
  • возможно подключение внешних опорных генераторов с выходной частотой до 200 МГц;
  • рабочий диапазон температур: –40…+50 °C;
  • внешнее управление: по шинам SPI или USB;
  • внутренняя или внешняя синхронизация (начало, окончание радиоимпульса, управление ключом коммутации выходного сигнала и т. д.);
  • индикатор захвата фазы.


Отладочные платы для микросхем синтезаторов частот

Отладочные платы предназначены для использования с отечественными микросхемами синтезаторов частот, выпускаемых компанией «ЭЛВИС».

Отладочная плата для микросхемы ЦВС

РК-ОП-ЦВС-1508ПЛ8Т

Микросхема 1508ПЛ8Т двухканального цифрового вычислительного синтезатора предназначена для синтеза прямоугольных и гармонических немодулированных и модули-рованных сигналов в полосе частот до 350 МГц (квадратурных сигналов в полосе частот до 700 МГц), используемых в системах связи и радиолокации.

Области применения отладочной платы: радиосвязь и радиолокация, научно-исследовательская деятельность, разработка РЭА, лабораторные стенды высших техниче-ских учебных заведений.

Основные особенности:
  • подключение к компьютеру по интерфейсу USB;
  • формирование немодулированных сигналов, сигналов с амплитудной, частотной, фазовой, амплитудно-фазовой, линейной частотной модуляцией;
  • простое подключение устройства пользователя для управления микросхемой цифрового вычислительного синтезатора;
  • программное обеспечение с возможностью доступа к значениям регистров;
  • опционально: высокостабильный тактовый генератор.



Отладочная плата для микросхемы ФАПЧ

РК-ОП-СЧ-ФАПЧ-1508ПЛ9Т

Интегральная микросхема 1508ПЛ9Т предназначена для использования в синтезато-рах несущих и гетеродинных частот, а также в синтезаторах сигналов приемопередающих устройств радиолокационных и связных комплексов в VHF, UHF, L, P и S диапазонах.

Области применения отладочной платы: радиосвязь и радиолокация, научно-исследовательская деятельность, разработка РЭА, лабораторные стенды высших техниче-ских учебных заведений.

Основные особенности:
  • подключение к компьютеру по интерфейсу USB;
  • модульная конструкция, обеспечивающая использование любых генераторов, управляемых напряжением, и фильтров;
  • простое подключение устройства пользователя для управления микросхемой 1508ПЛ9Т;
  • опционально: встроенный источник опорной частоты.


Отладочная плата для радиационно-стойкой интегральной микросхемы

РК-ОП-СЧ-ФАПЧ-1288ПЛ1У

Радиационно-стойкая интегральная микросхема 1288ПЛ1У синтезатора частот на ос-нове ФАПЧ предназначена для использования в синтезаторах несущих и гетеродинных час-тот, а также в синтезаторах сигналов приемопередающих устройств радиолокационных и связных комплексов в VHF, UHF, L, P, S и C диапазонах.

Области применения отладочной платы: радиосвязь и радиолокация, научно-исследовательская деятельность, разработка РЭА.

Подробнее

Основные характеристики:
  • подключение к ПЭВМ по интерфейсу USB;
  • модульная конструкция, обеспечивающая использование любых генераторов, управляемых напряжением и фильтров;
  • простое подключение устройства пользователя для управления микросхемой 1288ПЛ1У;
  • опционально - встроенный источник опорной частоты.
